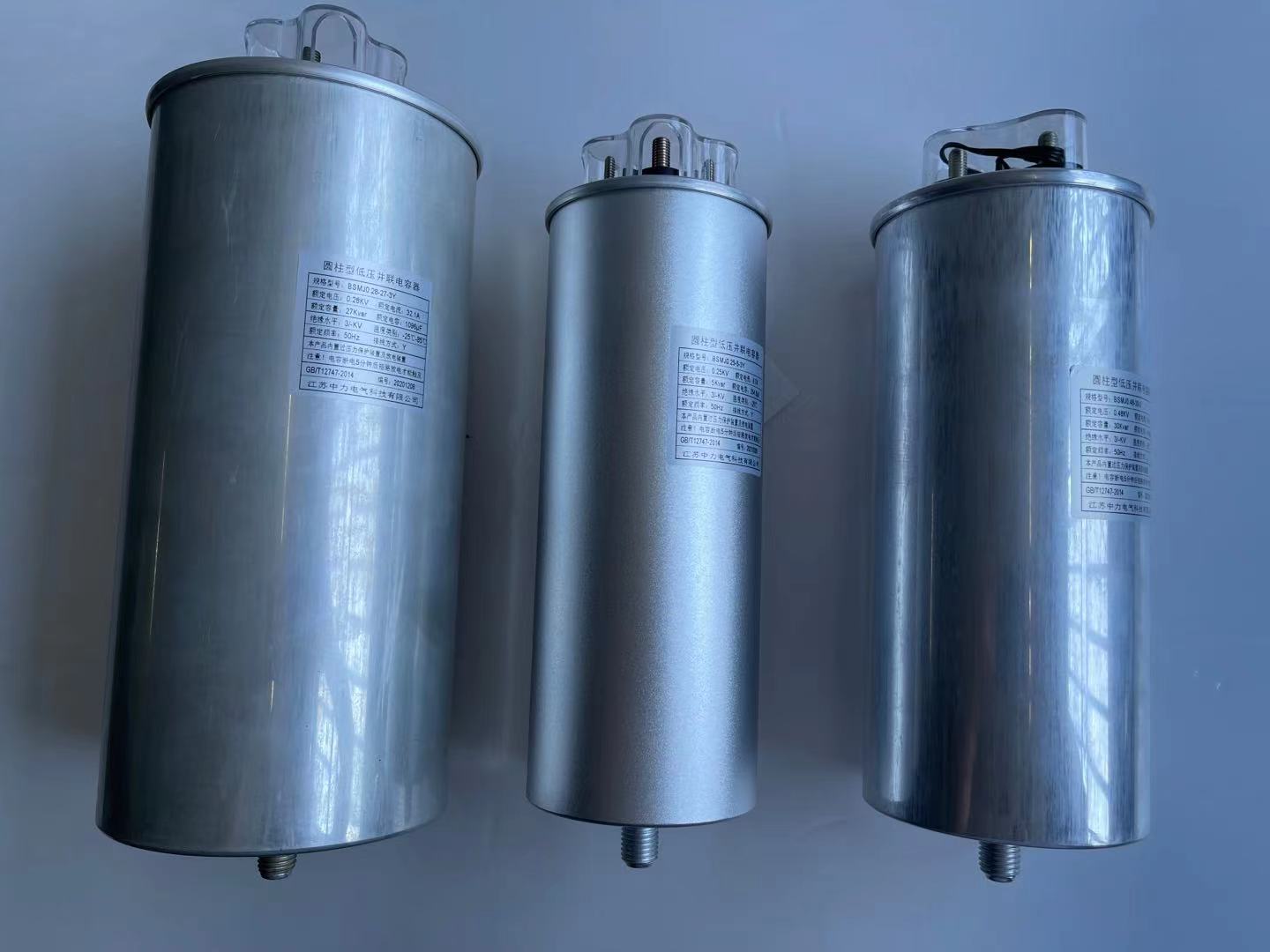

风电、光伏三相滤波电容
  • 风电、光伏三相滤波电容
  • 风电、光伏三相滤波电容
  • 风电、光伏三相滤波电容
0 1 2
看了还看

风电、光伏三相滤波电容

1、主要应用在风力、太阳能发电变流器、高频开关电源、变频器、UPS/EPS、感应加热电源、逆变焊机、高压脉冲电源、混合动力汽车等领域。 2、滤除IGBT逆变器产生的高频纹波,使风电变流器并网时有一个符合要求的正弦波电压; 3、机组安全、稳定、高效运行具有十分重要的作用。 别名:光伏逆变器交流电容

订购热线:13606275451(冒先生)
订购热线:13606275451(冒先生)
热销榜
  • 宝贝详情
  • 风电、光伏三相滤波电容器

     产品简介:

    1、主要应用在风力、太阳能发电变流器、高频开关电源、变频器、UPS/EPS、感应加热电源、逆变焊机、高压脉冲电源、混合动力汽车等领域。

    2、滤除IGBT逆变器产生的高频纹波,使风电变流器并网时有一个符合要求的正弦波电压;

    3、机组安全、稳定、高效运行具有十分重要的作用。

    别名:光伏逆变器交流电容

    产品工作原理:
    主要是通过电容器和相匹配的电抗器,滤除逆变器产生的开关频率及其相关的高频谐波电流,防止输送至电网加重污染。

    产品详情:

    1、薄膜电容产品最关键的材料—塑料薄膜,特别是影响电容寿命、耐压和高温特性的PP薄膜结晶度;

    2、采用金属化薄膜卷绕,薄膜采用全自动化设备卷绕成圆柱形,应用无感卷绕技术,芯子内部采用薄铜片连接技术使得电容器制作电感小,过电流过电压能力大;

    3、采用在薄膜边缘加厚的形式,增大边缘接触面积,从而使薄膜与喷金面的接触部分好,加大产品的过电流能力,减少边缘应力。

    4、电容器放入铝壳中用环氧进行灌注时,需要对电容器进行真空干燥处理,从而保护卷绕的芯子与其周围的环境,使得电容器在使用时容量非常稳定。

    5、电容器内部填充的是环氧,因此该电容有很高的体积利用比,非常好的自愈特性和过压自动保护特性,当运行过程中发生意外状况或者电容器超负荷时,电容器内部会自动断开确保运行安全;

    产品特点:

     1、具有好的容量和体积性能比;

     2、随温度变化小,使用寿命长;

    3、自恢复特性好,性能稳定;

    4、低电感,低ESR;

    5、外壳材料为铝板;

    主要技术参数:

    1、额定容量:3×24~3×365μF;

    2、容量偏差:±10%;

    3、额定电压:500VAC~1000VAC,900VDC~1400VDC;

    4、损耗角正切正切角:≤0.001,100Hz ;

    5、等效串联电阻;3×1.9mΩ ~ 3×1.9mΩ   1KHz;

    6、自感: <50nH;

    7、绝缘电阻:C×Rs>5000S(100VDC/60S);

    8、额定有效电流:3×35A~3×218A   50Hz  45℃;

    9、峰值电流: 3×2.0KA~3×2.0KA;

    10、电压上升速率:>80V/μS ;

    11、极间测试电压:UA-N=UB-N=UC-N=1725V.DC/10s

    12、极壳测试电压:3000V.AC/60S;

    13、工作温度:-40~85℃;

    14、相对湿度:≤90%;

    15、海拨高度:≤2000m;

    16、预期寿命:50000h @70℃;

    17、失效率: ≤100fit;

    18、使用介质:聚丙烯薄膜;

    19、引出端子: 镀锡铜块;

    20、封装方式:铝外方壳封装,环氧树脂灌封;

    21、内部结构:金属化薄膜结构,干式;

    22、未标注公差:±1mm;

    产品型号及外型尺寸 :


    补偿方式产品型号产品规格容量(uF)额定电压(VAC)额定电压(VDC)

    FD9-T-K500-3×70210500900

    FD9-T-K500-3×123369500900
    三相滤波FD9-T-K690-3×24726901100
    FD9-T-K690-3×541626901100
    FD9-T-K690-3×3119336901100
    FD9-T-K1100-3×10732111001400
    FD9-T-K1100-3×365109511001400
    注: 表中列示的是常用型号,其他型号根据客户要求生产
